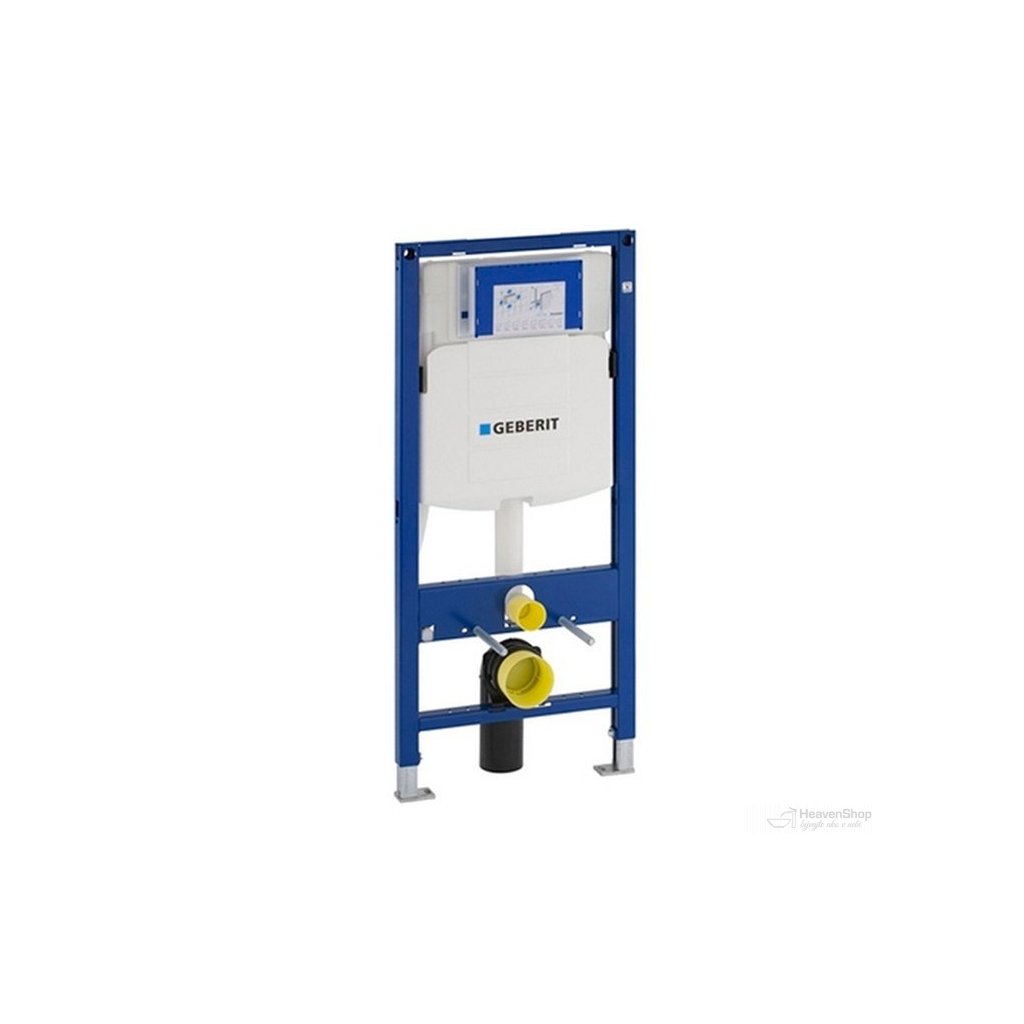

Geberit Duofix rám pre závesné WC, so splachovacou nádržkou sigma 12cm (UP320), 111.300.00.5

Podrobný popis

Predstenový splachovací systém Geberit DUOFIX 111.300.00.5 s možnosťou montáže do sadrokartónových priečok. Geberit Duofix je viac než len univerzálny a rýchlo použiteľný montážny prvok pre všetky riešenia v oblasti suchých procesov. Prispieva tiež podstatnou mierou k splneniu tých najvyšších nárokov na akustickú a protipožiarnu ochranu. Geberit Duofix je určený pre montáž do ľahkých sadrokartónových priečok alebo na inštaláciu pred masívnu stenu. Montáž prvku je mimoriadne rýchla za použitia len štyroch upevňovacích bodov. Zaručená nosnosť všetkých montážnych prvkov Geberit je 400 kg.

Technické parametre Duofix

• Pre ovládanie spredu
• nastaviteľné splachovanie
• Nádrž izolovaná proti roseniu
• Prívod vody zozadu / zhora uprostred

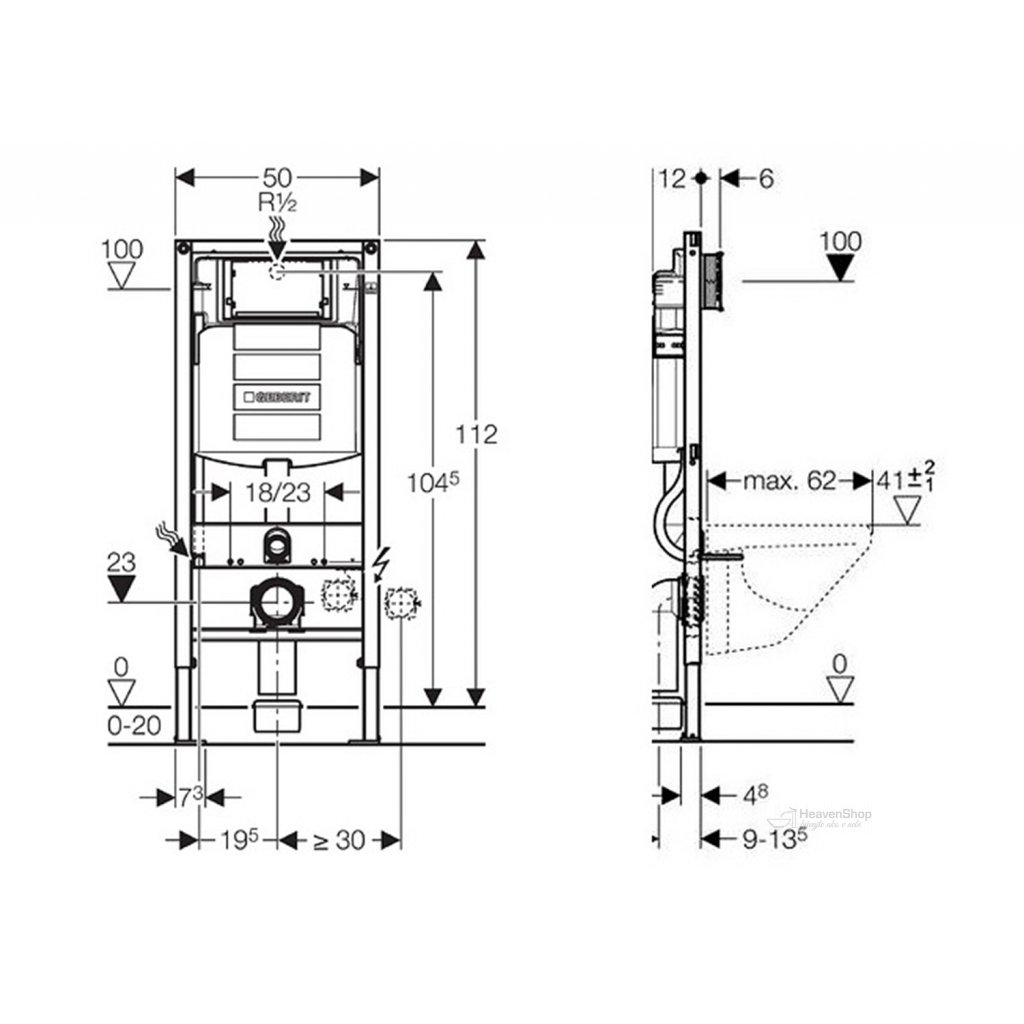

• Rozmery: 112 × 50 × 12 cm

Účel použitia:

• Pre hrúbku podlahy 0 - 20 cm
• Pre zabudovanie do čiastočne vysokej systémovej steny Duofix pred masívnou stenou alebo stenou vykonávanú suchým procesom
• Pre zabudovanie do systémovej steny Duofix na celú výšku miestnosti
• Pre zabudovanie do čiastočne vysokej alebo na celú výšku miestnosti steny GIS pred masívnou stenou alebo stenou vykonávanú suchým procesom
• Pre montáž pred masívnou stenou alebo stenou vykonávanú suchým procesom
• Pre zabudovanie do predstenovej inštalácie na čiastočnú alebo celú výšku miestnosti pred masívnou stenou alebo stenou vykonávanú suchým procesom
• Pre zabudovanie do ľahkej priečky na celú výšku miestnosti
• Pre montáž závesného WC so vzdialenosťou upevnenia 18 cm alebo 23 cm
• Pre pripojenie Geberit AquaClean
• Nevhodný pre zabetónovanie

vlastnosti:

• samonosný prvok
• Rám s C-profilom 4/4 cm
• Povrch rámu upravený práškovou farbou, farba Geberit modrá
• Podpery o 5 cm zásuvné
• Pätné dosky otočné, pre montáž do profilov UW50 a UW75
• Rám s otvormi priem. 9 mm pre upevnenie do drevených konštrukcií
• Splachovacia nádržka pod omietku izolovaná proti orosovaniu
• Geberit Sigma splachovacia nádržka do steny 12 cm (UP320) s ovládaním spredu
• Nastaviteľné splachovacie množstvo
• Nastaviteľné okamžité spláchnutie možné
• Splachovacia nádržka pod omietku pre montáž a servisné práce bez náradia
• Kryt pre hrubú montáž, pre montáž bez náradia as možnosťou skrátenia bez náradia
• Kryt pre hrubú montáž chráni servisný otvor proti vlhkosti a nečistotám
• Tyčky tlačidlá zvukovo izolované, rýchlo nastaviteľné bez náradia
• Možné použiť univerzálny prípojku MeplaFix, montáž a obsluha bez náradia
• Pripojovacie hadička k rohovému ventilu pripojiteľná bez náradia
• Upevnenie odpadového kolena bez náradia, zvukovo izolované, hĺbkovo nastaviteľné v 8 polohách, rozsah nastavenia 45 mm
• Samoaretačné nohy, pre vyrovnanie prvku bez náradia
• Pozinkované podpery, plynulo nastaviteľné 0 - 20 cm
• Možné použiť pre závesné WC s malou styčnou plochou pomocou príslušenstva
• Prívod vody zozadu / zhora uprostred

Technické informácie:

• Rozsah tlaku vody 0.01 - 1.0 MPa
• Maximálna prevádzková teplota vody 25 ° C
• Malé splachovacie množstvo - rozsah nastavenia 3-4 l
• Veľké splachovacie množstvo - rozsah nastavenia 4,5 / 6 / 7,5 l
• Splachovacie množstvo - nastavenie z výroby 6 a 3 l
• Start / Stop splachovacie množstvo 4,5 / 6 / 7,5 l

Rozsah dodávky:

• Prívod vody R 1/2 "s integrovaným rohovým ventilom a ručným ovládacím kolieskom
• Rúrková chránička pre prívod vody pre Geberit AquaClean
• splachovacie koleno
• ochranná zátka
• Kryt pre hrubú montáž pre servisný otvor
• 2 závitové tyče M12 pre upevnenie keramiky
• Súprava pre pripojenie WC, ř 90 mm
• Odpadové koleno pre WC, PE-HD, ř 90 mm
• Prechodka, PE-HD, ř 90/110 mm
• upevňovací materiál

Stavebná súprava na predstenovú montáž nie je súčasťou balenia.

Je potrebné si dokúpiť 111.815.00.1 - Stavebná súprava na predstenovú montáž
